巖心數字化最新要求
為了充分挖掘館藏實物巖心的利用價值,國家層面越來越重視實物巖心的數字化工作。如,自然資源部于2020年5月20日下發通知《關于做好巖心數字化與信息共享工作的通知》,要求相關的巖心館藏單位:
1.推動巖心數字化資料匯交——地質資料匯交人在匯交巖心實物時,應同時匯交已有的巖心測試分析數據和掃描數字化數據(電子版);
2.加快館藏巖心數字化工作——對現有館藏 I 類巖心開展數字化工作,獲取巖心圖像、礦物成分和元素含量等基礎信息,做好全國巖心數字化的技術指導與培訓工作 ;
3.加強巖心數字化信息服務——運行與維護全國數字巖心平臺,統一管理巖心基本數據信息、測試分析數據、掃描數字化數據及相關地質資料數據,實現巖心全生命周期各類信息數據的有效關聯與深度融合,向數字化、網絡化服務模式轉變。
巖心數字化解決方案
Geotek公司 Multi-Sensor Core Logger(巖心綜合測試系統)能夠高效完成巖心數字化指標,青島領海推薦以下型號:

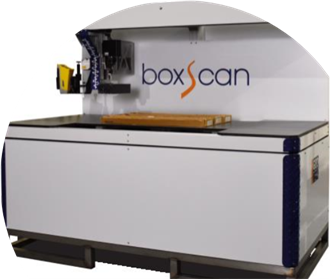

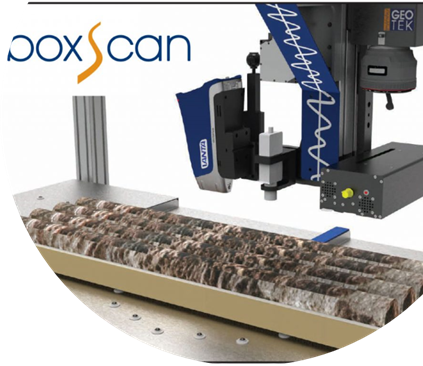

(一) BoxScan型巖心綜合測試系統,快速準確掃描所有類型巖心
專門為巖心庫設計,測試效率是其他測試系統的6倍,是巖心數字化的最優選擇??芍苯影颜麄€巖心盒放在儀器平臺上進行測量,自動把巖心傳輸Scan的臺面上,減少人力搬運工作),只要保證巖心測量面干凈整潔即可進行測量,一次設置可測完同尺寸全部巖心盒。
搭載以下4種傳感器:
高清線性掃描照相機
ASD地物光譜儀
手持XRF(Olympus Vanta)
點狀磁化率

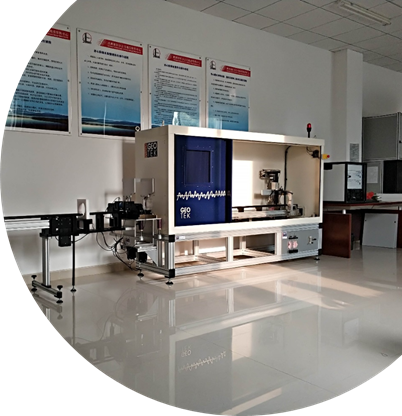

(二)RXCT旋轉式3D巖心斷層掃描系統,巖心三維圖像數字化、CT結構構造數字化
RXCT最大特點就是采用X射線源和探測器旋轉的方式,測量時巖心水平移動通過旋轉的X射線源和探測器,完成全巖心3D 成像;適用于各類巖心。
Geotek提供CT相關軟件來對圖像進行重建,生成正交和圓周的圖像,同時還可以生成視頻。CT數據輸出格式為16位TIFF 格式文件,可以通過任何CT查閱器和圖像分析軟件來進行加載查看。

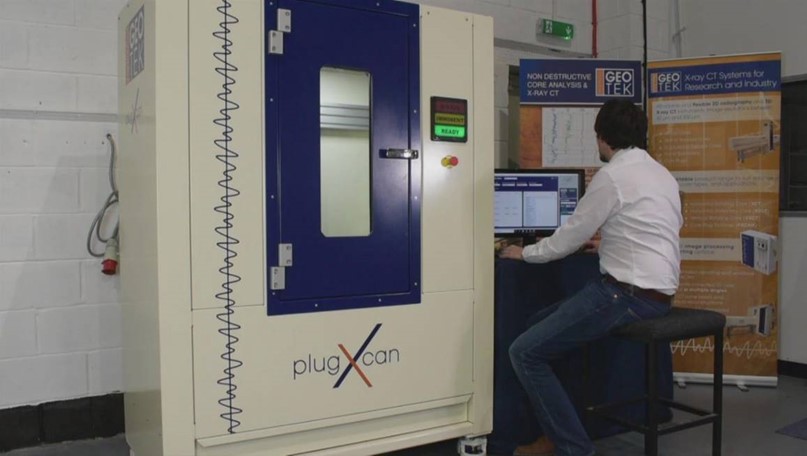

(三)PlugXcan小型巖心CT掃描系統,小型巖心精細3D成像分析
PlugXcan是一款高產出、高分辨率的巖心斷層掃描系統,專用于巖心塞樣品和側壁巖心樣品斷層掃描。

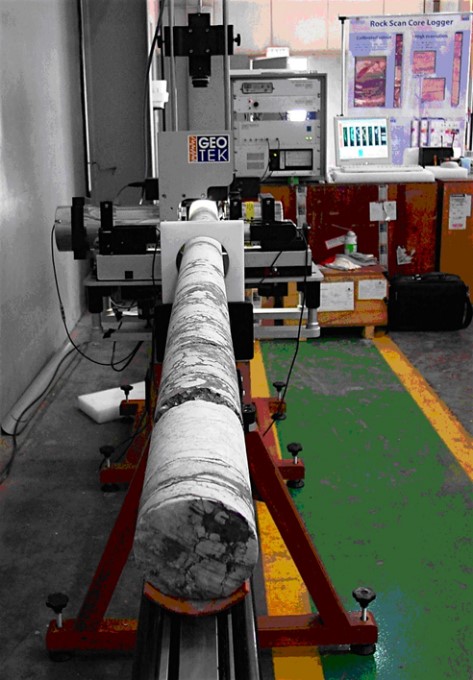

(四)MSCL-S型巖心綜合測試系統,精細分析重要層位和關鍵巖心
MSCL特點:不破壞樣品,多種測量同步進行。
MSCL是目前世界上功能最全的巖心地球物理和化學性質綜合測試集成系統,最多可搭載10種傳感器,包括:P波速度、伽 瑪密度、電阻率、點/環狀磁化率、顏色光譜、自然伽瑪射線、高清線性掃描照相機、高分辨率XR(手持式XRF)、高光譜 成像、 ASD地物光譜儀
MSCL性能非常穩定可靠,已廣泛應用于全球的巖心庫、地質重點實驗室、野外臨時實驗室、海上調查船、深海鉆探船和 工程船等。
巖心數字化案例
Geotek地調系統用戶案例
——英國地質調查局(BGS)巖心數字化案例

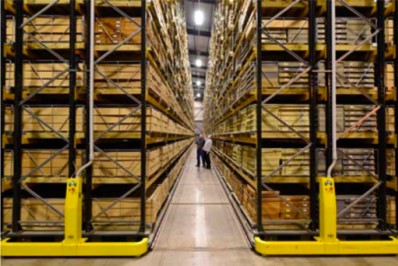

英國國家地質資料館(NGR)存有巖心670km。
BGS巖心數字化安裝Geotek設備包括:
RXCT: Rotating X-ray CT
MSCL-S: Density, P-wave, Magnetic Susceptibility,Natural Gamma
MSCL-XYZ XRF: ASD VNIR/SWIR Spectroscopy, XRF, Imaging

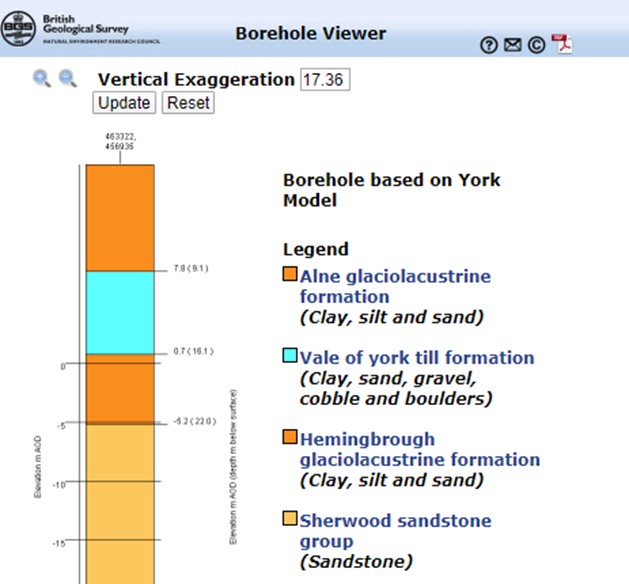

Geotek為英國地質調查局出具的巖心測試數據報告樣本
Geotek公司介紹
Geotek成立于1989年,致力于巖心鉆探工程、現場測試、實驗室測試、數據服務及巖心掃描設備設計制造等。
Geotek 巖心綜合測試系統:性能可靠,型號多樣,可滿足不同巖心、不同操作條件、不同場合的客戶需求,多種測量可同步、快速、準確、高效率、全自動的進行,一直以來,受到了國內外客戶的信賴,滿意度100%。
Geotek core logging services巖心掃描服務:2010年,Geotek開始面向全球客戶提供巖心掃描服務,為客戶提供最專業的高質量的巖心掃描數據。并提供專業的數據分析服務,最終完成巖心數字化數據庫

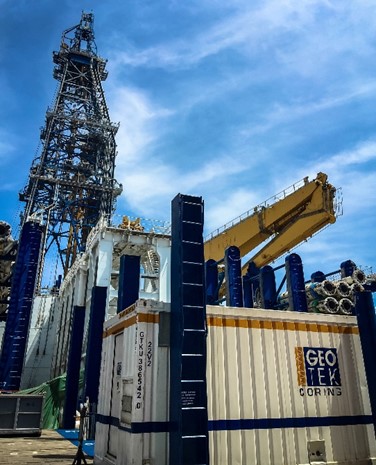

Geotek Coring 巖心鉆探服務:2015年,Geotek面向全球客戶展開深海巖心鉆探及數據分析服務。
